DRAGOON PANZERLERİ
PROJENİN AMACI

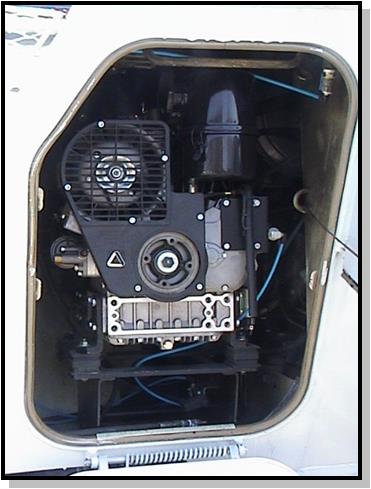

Santrifüj tip, 7,5 - 15 bar çalışma basıncına sahip, 7000 dev/dak. da 10 bar basınç altında 1000 lt/dk debide su işleyebilecek kapasitede pompa monte edilmiştir. su ile temas eden bütün aksamları deniz suyuna ve paslanmaya karşı dayanıklı bronz olan pompa mili ise paslanmaz çelikten ve yüksek devirlerde aşınmayacak şekilde seramik kaplıdır.
Pompa, araç motorundan ayrı bir dizel motor tarafından tahrik edilmiştir.
Pompa ve tesisatı tamamıyla boşaltılabilirdir.
Araçta motopomp konulucak bölümün hacminin kısıtlı ve dar olmasından dolayı gerekli olan oksijen ve hava sirkülasyonunun sağlanması açısından motopomp ölçüleri en fazla 50 cm en, 105 cm boy ve 65 cm yüksekliktedir.
Motor dizel, 3 silindirli, 4 zamanlı , hava soğutmalı ve en az 35 HP gücünde dir.
PROTATİP OLARAK YAPILANLAR
POMPA PERFORMANSI ARTTIRILDI

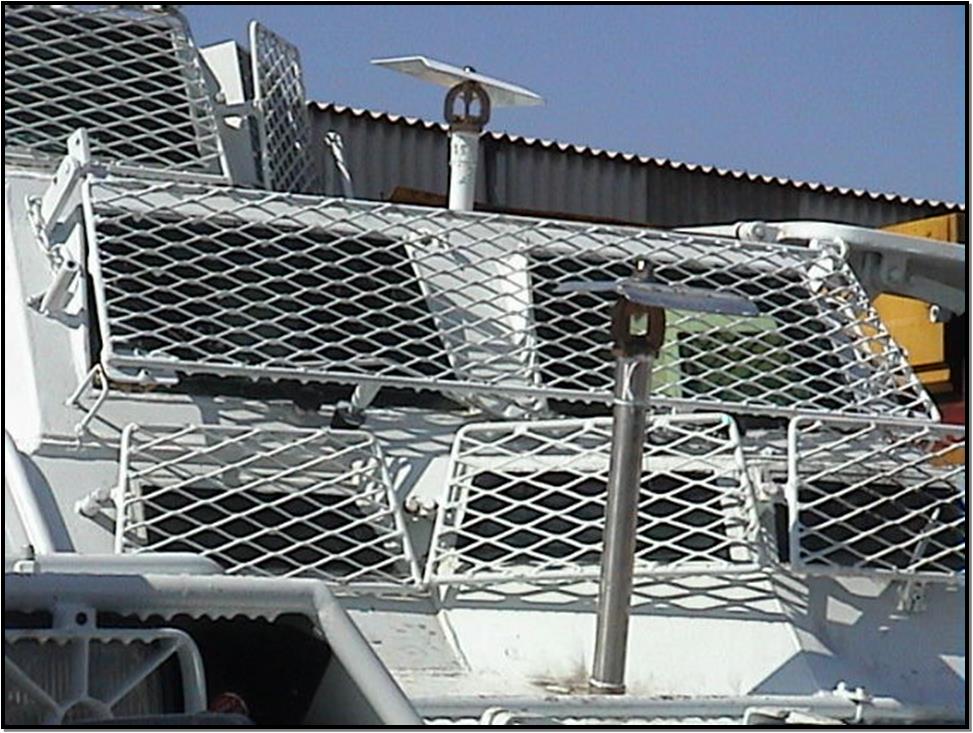

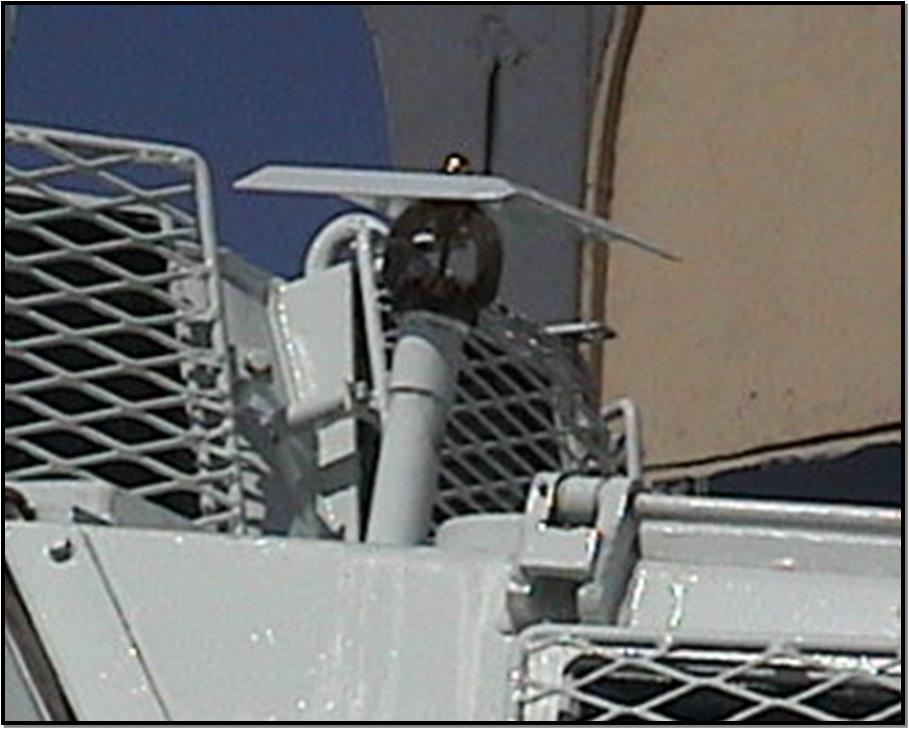

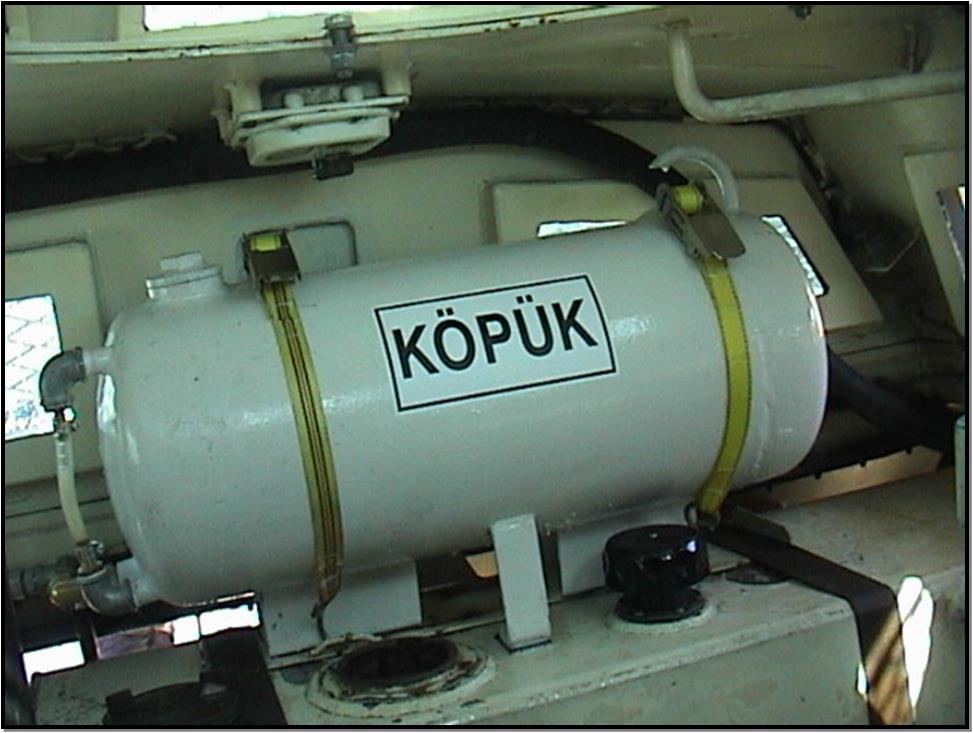

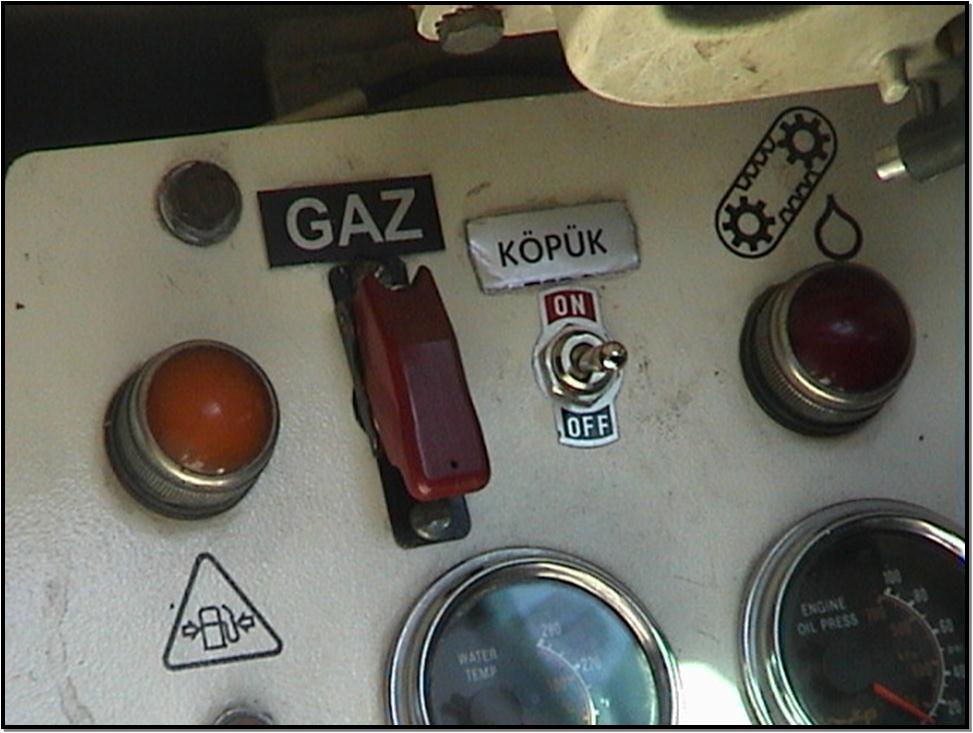

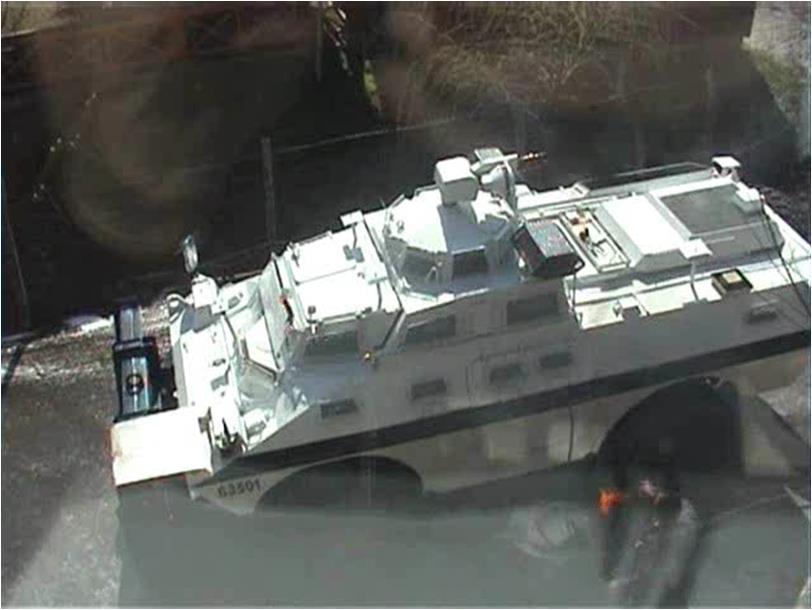

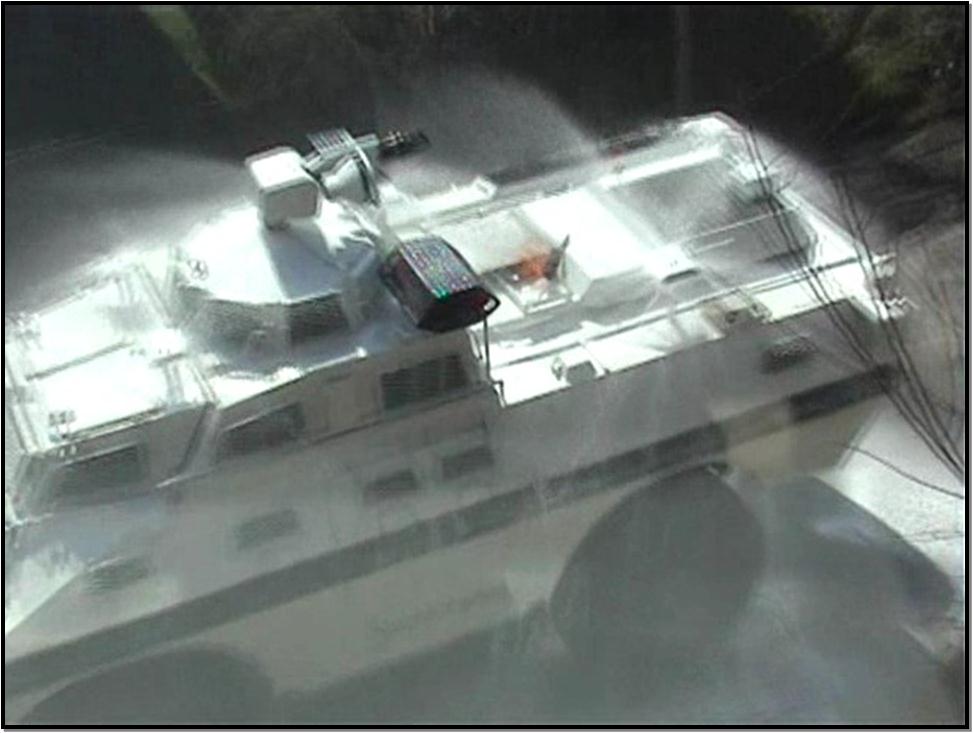

Su panzerlerinin üst yapısını yanıcı maddelerden ve olası ateşli saldırılardan korumak üzere köpüklü söndürme sistemi yapılmıştır. Köpük sisteminde, 1 adet 40 litre köpük tankı ve tesisatı, 1 adet köpük oranlayıcı ve tesisatı ile aracın üst yapısının tamamını köpüklü su ile kaplayacak şekilde köpük nozulu yerleştirilmiş ve 1 adet kontrol panosu konmuştur.
Ayrıca aracın 4 lastiğinin de köpük sistemi ile korunabilmesi için her çamurluk içine 1 adet köpük nozulu konmuş ve lastiklerin yağmurlama sistemi ile yanıcı maddelerden korunması sağlanmıştır.
PROTATİP OLARAK YAPILANLAR
Panzerlerin tamamının standart bir yapıya kavuşturulması.
Su pompasının debi ve basınç olarak performansının yükseltilmesi.
Atılan molotoflardan korunmak amacıyla üst ve alt köpükle söndürme sisteminin kurulması.
Yaklaşan göstericilerin uzaklaştırılması amacıyla biber gazı sisteminin kurulması.
Olay sonrası göstericilerin belirlenmesi için ön ve arka kameralı video kayıt sisteminin kurulması.
Döner su topu kulesinin sorunsuz çalışması için slip-ring sisteminin iptal edilmesi.
Yakılan lastik vb. maddelerin kürenebilmesi için ön buldozerin tadil edilmesi.
PROTATİP OLARAK YAPILANLAR
PROTATİP OLARAK YAPILANLAR

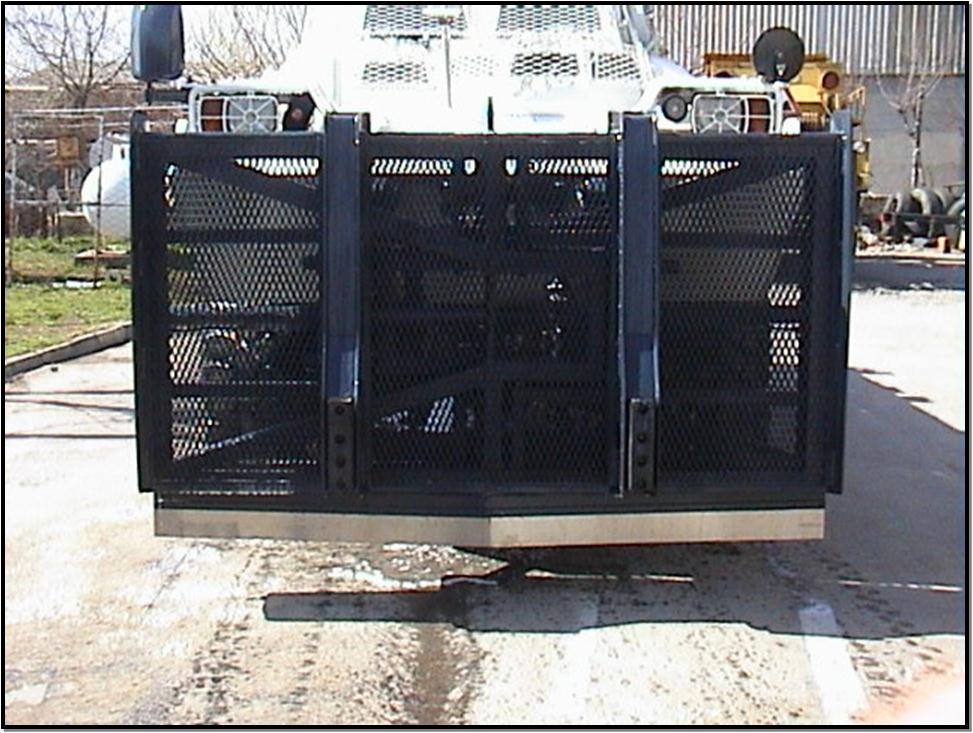

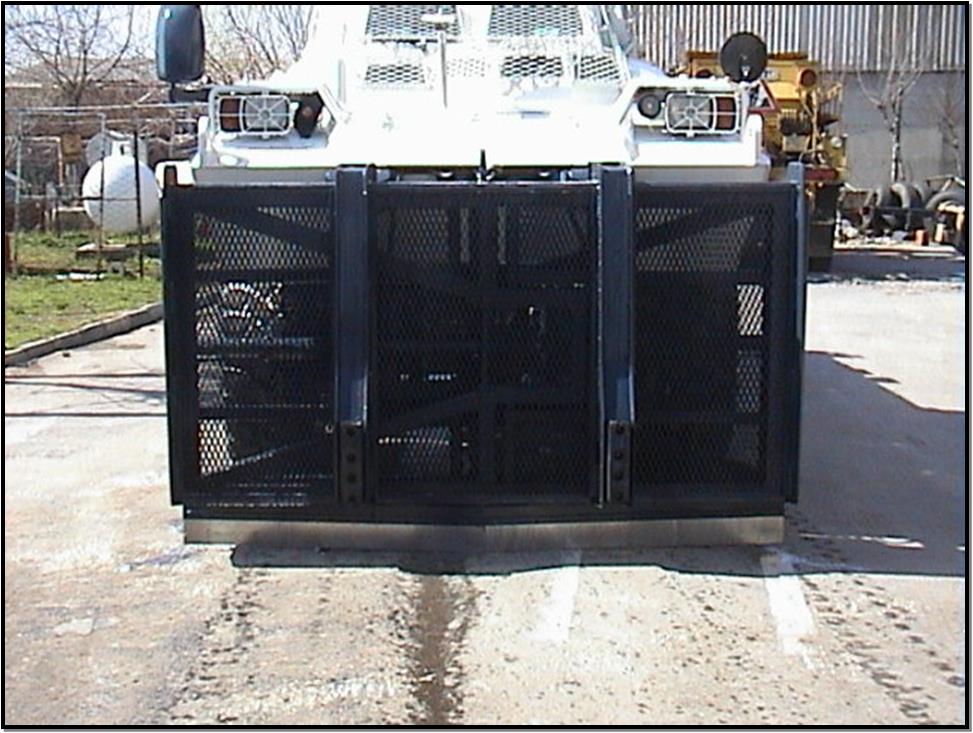

Bariyer sistemlerinin dikey hareketini sağlayan hidrolik pistonlar değiştirilerek bariye-rin aşağı indirilmesi konumunda yerden yüksekliğinin yaklaşık 15 cm olması sağlandı. Ayrıca bariyerin alt kısmına 10 cm çelik süpürge monte edilerek yanıcı ve tehlikeli maddelerin aracın altına girmesine mani olundu.

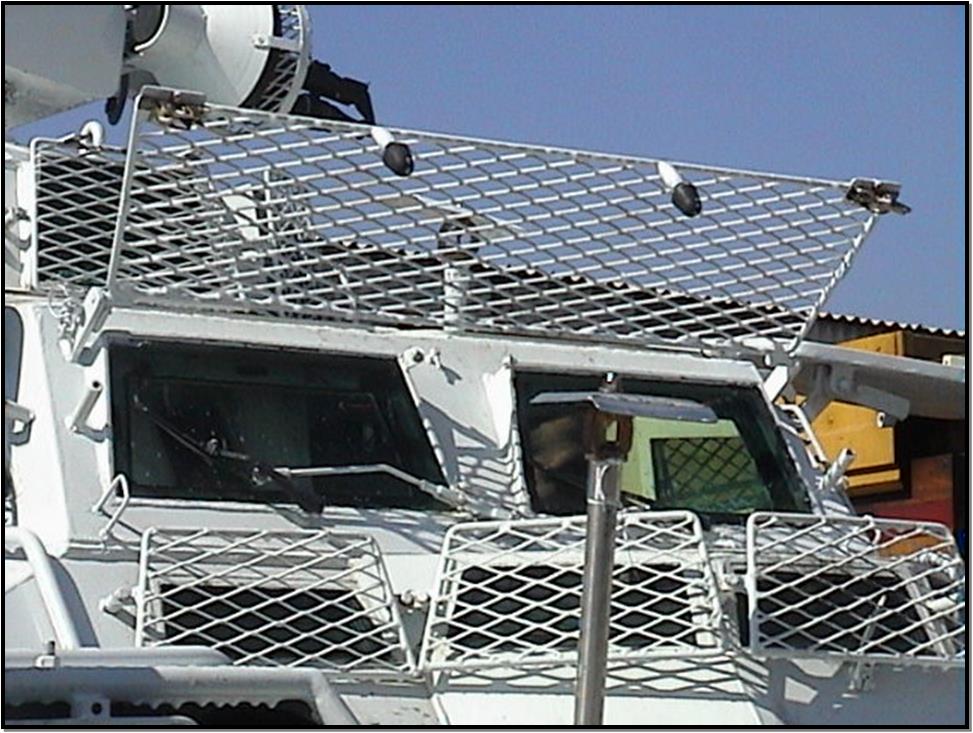

Şoför gözleme pencereleri önündeki koruma açılır kapanır tip yapıldı.
Araç motorundan ayrı dizel motor ile çalışan 3 silindirli, 4 zamanlı , hava soğutmalı ve en az 35 HP gücünde santrifüj tip, 7,5 - 15 bar çalışma basıncına sahip, 7000 dev/dak. pompa
Su panzerlerinin üst yapısını ve 4 lastiğini yanıcı maddelerden ve olası ateşli saldırılardan korumak üzere köpüklü söndürme sistemi ile yanıcı maddelerden korunma sistemi.
Panzerin üzerine çıkılmasını veya yaklaşılarak zarar verilmesini önlemek üzere OC gazı püskürtme sistemi.
Yanıcı ve tehlikeli maddelerin aracın altına girmemesi için araç önü bariyerinin alt kısmına çelik bariyer.
Gösteri ve eylemcilerin tespit edilip kayda alınabilmesi için yüksek çözünürlükte renkli kamera ve sistemi monte edilip,kayda alınması için bir adet en az 24 saatlik video kayıt cihazı konulmuştur.
Araç şoförünün manevra kabiliyetini ve araç güvenliğini arttırmak için araç arkası sabit kamerası.

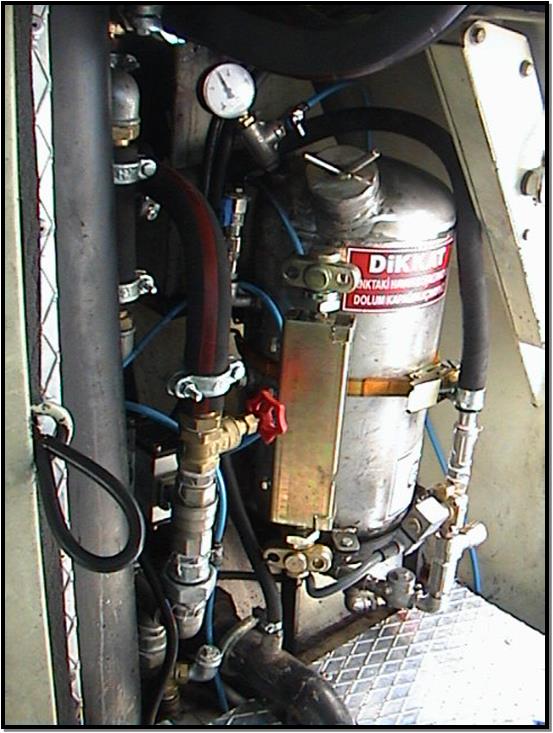

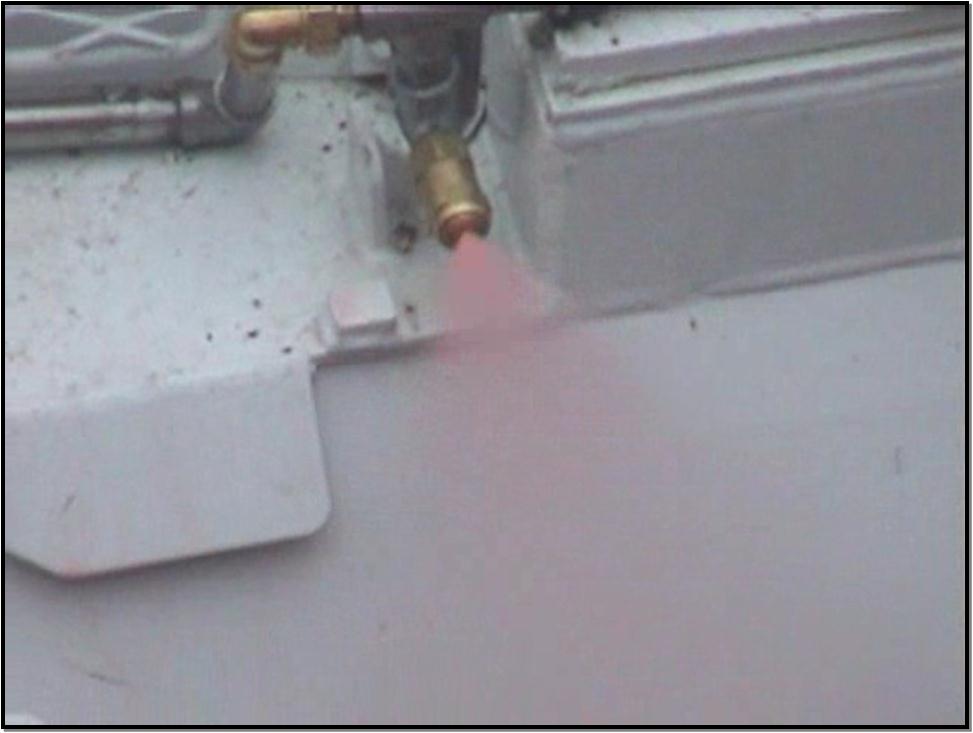

Panzerin üzerine çıkılmasını veya yaklaşılarak zarar verilmesini önlemek üzere OC gazı püskürtme sistemi monte edilmiştir. Bu sistem , OC gazının konulacağı tank araç etrafına yerleştiri-lecek yeterli sayıdaki gaz nozulu, boru tertibatı , karışım ünitesi ve kontrol sisteminden oluşmuştur. Operatör istediği zaman istediği sürede gazı tüm nozullardan sıkabilecektir.

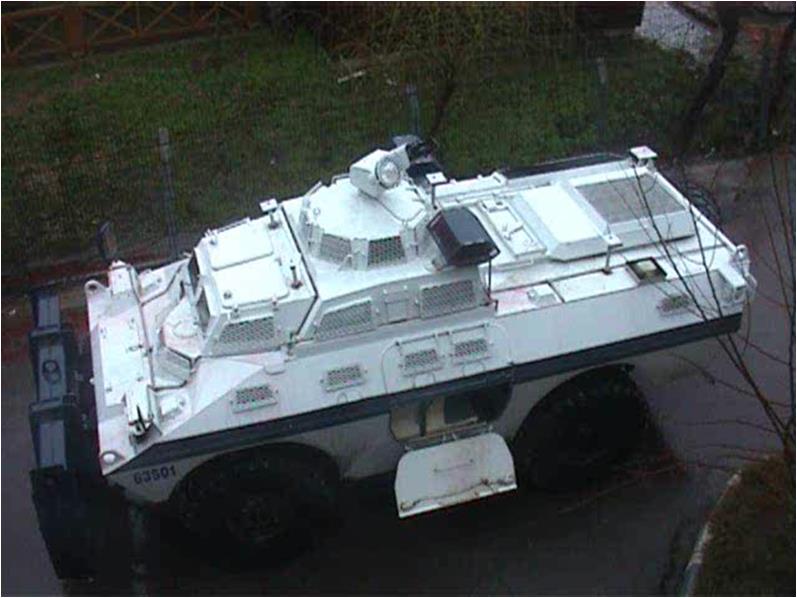

STANDARDİZASYON VE MODERNİZASYON PROJESİ
BARİYER İYİLEŞTİRİLDİ
DRAGOON PANZERLERİNDE YAPILAN İLAVE VE DEĞİŞİKLİKLER
KÖPÜKLE SÖNDÜRME SİSTEMİ İLAVE EDİLDİ
KAMERA VE VIDEO SİSTEMİ KONDU
PROTATİP OLARAK YAPILANLAR
BİBER GAZI SİSTEMİ İLAVE EDİLDİ

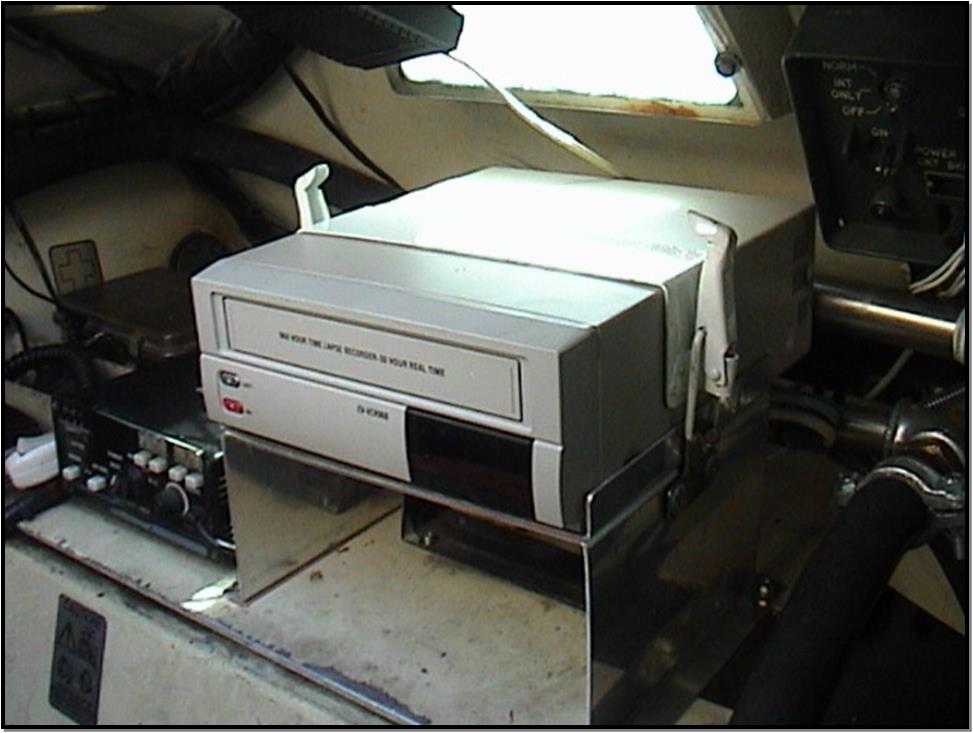

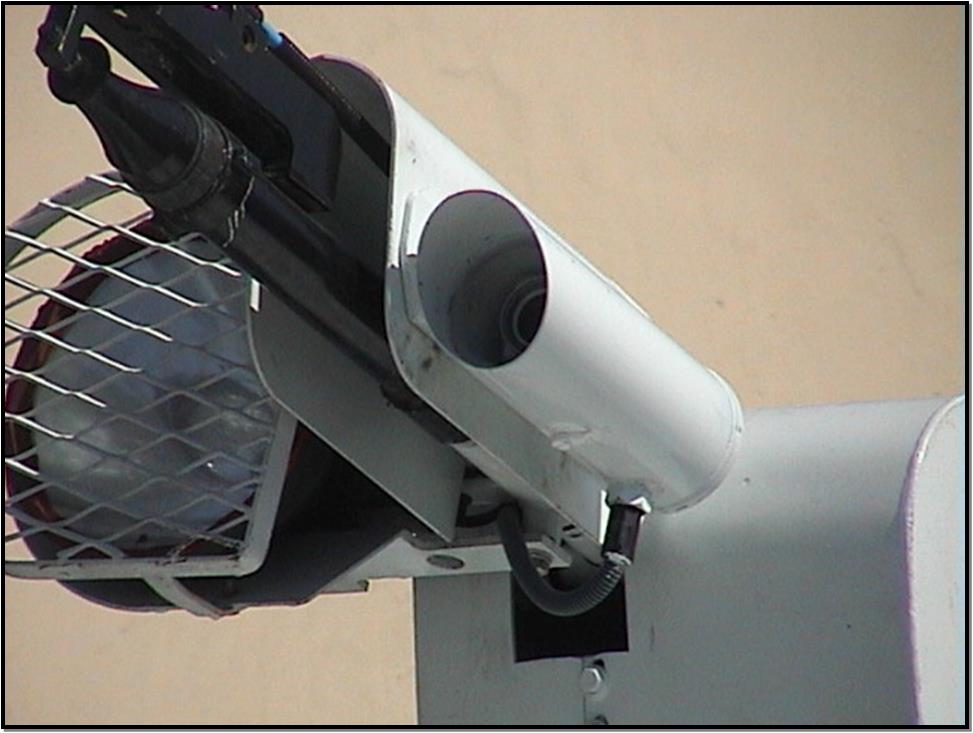

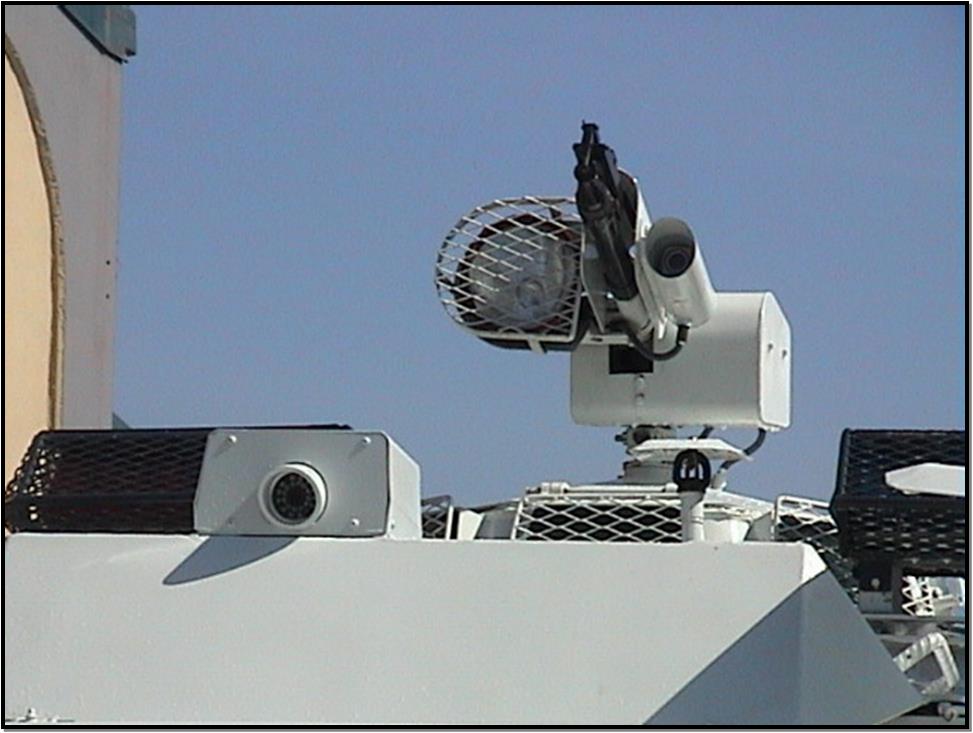

Gösteri ve eylemcilerin tespit edilip kayda alınabilmesi için su püskürtme nozuluna monteli, nozulun yatay-dikey aynı hareketlerini takip edecek düşük çevre ışığı ile görüntü alama yeteneğine sahip bir adet yüksek çözünürlükte otamatik fokuslu ve zoom yapabilen renkli kamera ve sistemi monte edildi. Görüntüler kule operatörünün önüne konulan renkli LCD ekrandan izlenemektedir. Ayrıca çekilen görüntülerin kayda alınması için bir adet en az 24 saatlik video kayıt cihazı monte edilmiştir. Kamera 1.0 lux aydınlatmada görüntü alabilecek ve yatayda en az 450 satır çözünürlüğe sahip ve otomatik beyaz ayarı yapabilecek kapasitededir. Kamera özel koruma gövdesi içine monte edilmiştir.
PROTATİP OLARAK YAPILANLAR

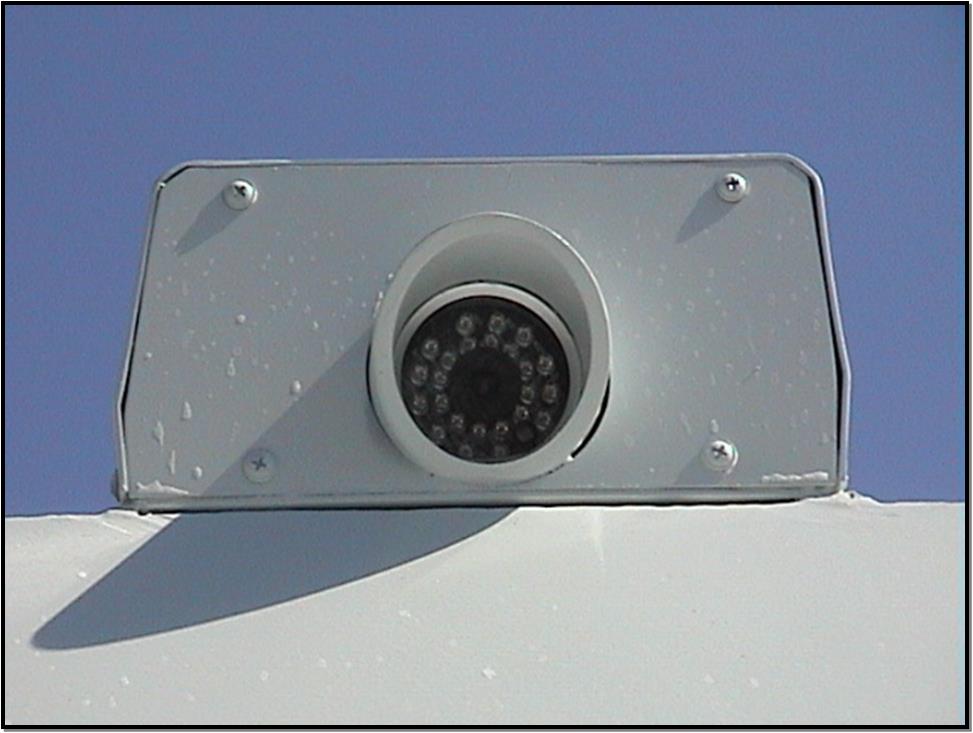

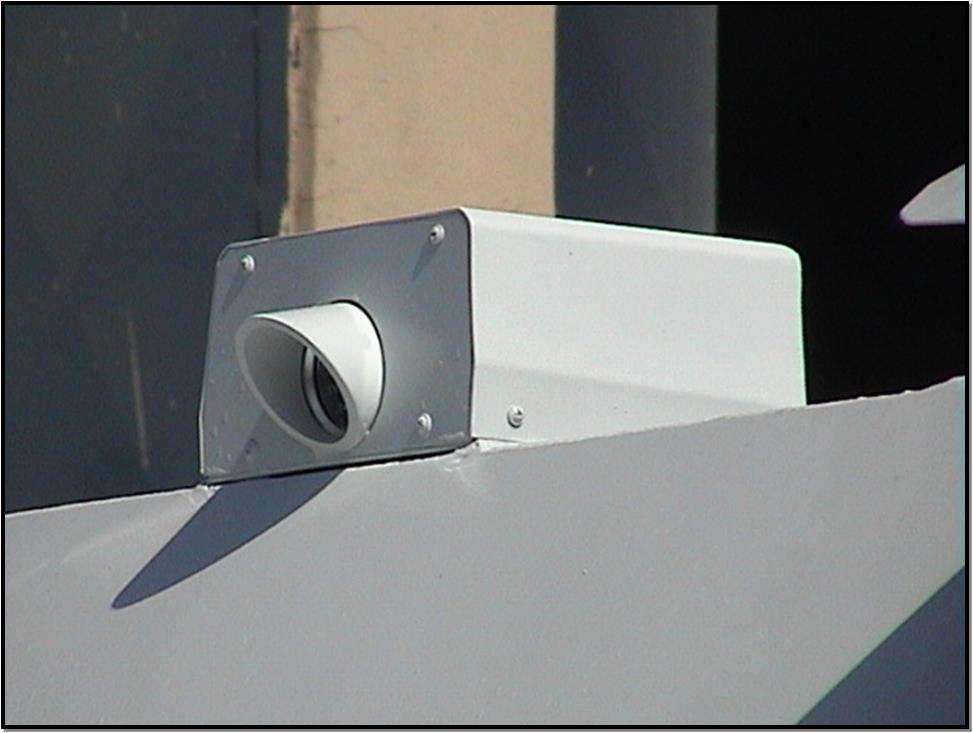

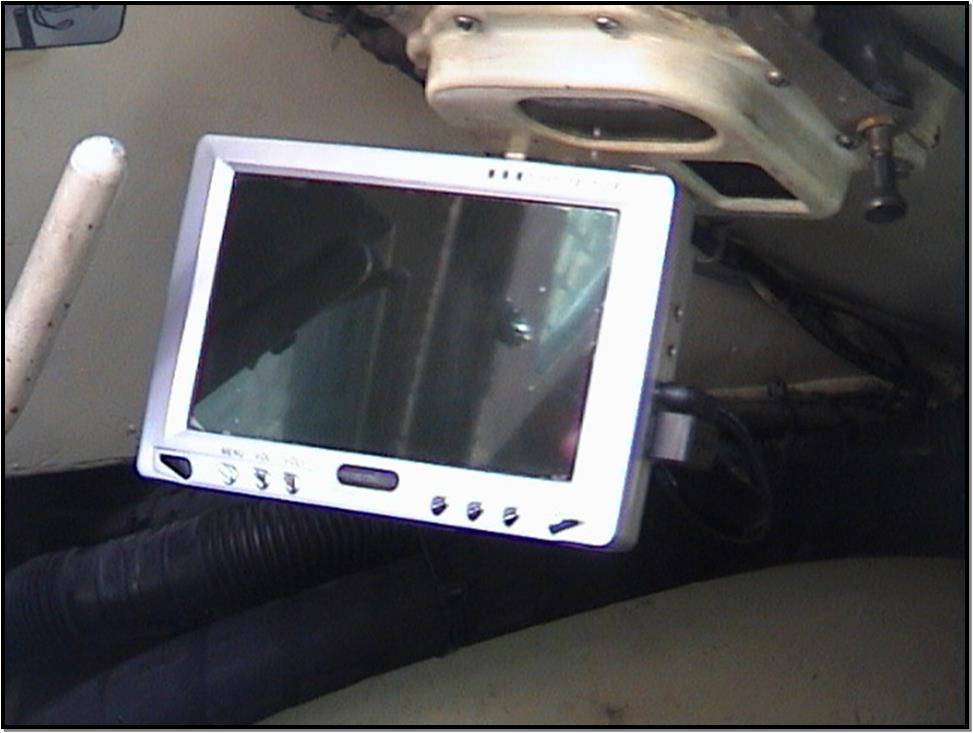

Araç şöförünün manevra kabiliyetini ve araç güvenliğini arttırmak için bir adet araç arkası sabit kamerası konacak ve alınan görüntüler araç ön kabinine konacak renkli LCD ekrana aktarılacaktır. Bu kamera da yüksek ışık hassasiyetine sahip olacak ve özel koruma gövdesi içine monte
ARKA KAMERA SİSTEMİ KONDU
DRAGOON PANZERLERİNDE YAPILAN İLAVE VE DEĞİŞİKLİKLER
